CABLES DE ALUMINIO MÚLTIPLEX AAC 600V
CABLES MULTIPLEX AUTOSOPORTADOS (Neutro ACSR Aislado)
CABLES MULTIPLEX AUTOSOPORTADOS (Neutro ACSR Desnudo)
CABLES MULTIPLEX AUTOSOPORTADOS (Neutro AAAC Desnudo)
CABLES MULTIPLEX AUTOSOPORTADOS (Neutro AAAC Aislado)
CABLES MULTIPLEX AUTOSOPORTADOS (Neutro ACSR Aislado)
Conductores de Fase en Aluminio 1350 H-19 (AAC), cableado concéntrico. Aislamiento en polietileno reticulado XLPE, conductores de fase cableados entre sí con un neutro mensajero en ACSR aislado.
Aplicaciones
Los CABLES MULTIPLEX AUTOSOPORTADOS by HNQZ son usados en sistemas aéreos de distribución secundaria, en alumbrado público o en instalaciones temporales de construcción, conexión con el transformador y hasta el punto de derivación para el usuario o conexión con la caja de distribución.
Construcción
Conductor Fase
Aluminio 1350-H19 temple duro, cableado concéntrico.
Conductor Neutro
Conductor portante de Aluminio con Alma de Acero (ACSR), cableado concéntrico.
Aislamiento
Compuesto de polietileno reticulado XLPE, resistente a los rayos UV.
Normas Aplicables
NTC 5346, ICEA S-76-474.
NTC 4334, ASTM B-400.
NTC 309, ASTM B-232.
Certificado
CIDET N° 02619/01336
Temperatura de operación
90°C
Tensión de operación
600 V
Identificación
Identificación de los conductores de fase con ribetes de polaridad.
Opcional
Conductor Neutro desnudo.
Aislamiento retardante a la llama
Conductor de Neutro tipo AAAC o AAC.
Identificación en trazas de color.

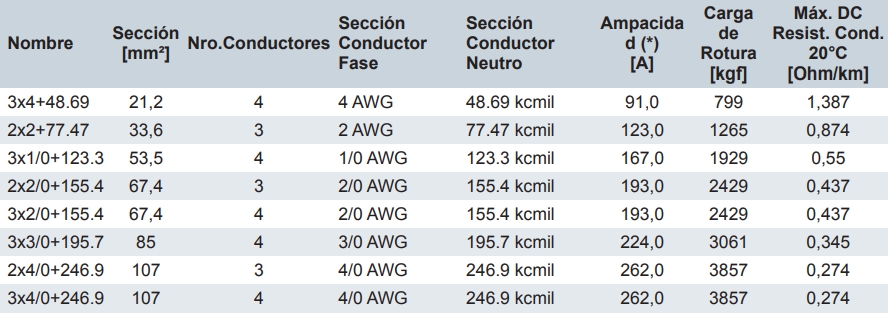

Condiciones de Ampacidad (Cables Multiplex Autosoportados)
Capacidad de corriente para 90°C temperatura del conductor, 40°C temperatura ambiente.
No más de tres conductores individuales aislados y autosoportados por mensajero según NTC 2050, Tabla 310.15(B)(20).
CABLES MULTIPLEX AUTOSOPORTADOS (Neutro ACSR Desnudo)
Conductores de Fase en Aluminio 1350 H-19 (AAC), cableado concéntrico. Aislamiento en polietileno reticulado XLPE, conductores de fase cableados entre sí con un neutro mensajero desnudo tipo ACSR.
Aplicaciones
Los CABLES MULTIPLEX AUTOSOPORTADOS by HNQZ son usados en sistemas aéreos de distribución secundaria, en alumbrado público o en instalaciones temporales de construcción, conexión con el transformador y hasta el punto de derivación para el usuario o conexión con la caja de distribución.
Construcción
Conductor Fase
Aluminio 1350-H19 temple duro, cableado concéntrico.
Conductor Neutro
Conductor portante de Aluminio con Alma de Acero (ACSR), cableado concéntrico.
Aislamiento
Compuesto de polietileno reticulado XLPE, resistente a los rayos UV.
Normas Aplicables
NTC 5346, ICEA S-76-474.
NTC 4334, ASTM B-400.
NTC 309, ASTM B-232.
Certificado
CIDET N° 02619/01336
Temperatura de operación
90°C
Tensión de operación
600 V
Identificación
Identificación de los conductores de fase con ribetes de polaridad.
Opcional
Conductor Neutro aislado.
Aislamiento retardante a la llama
Conductor de Neutro tipo AAAC o AAC.
Identificación con trazas de color.

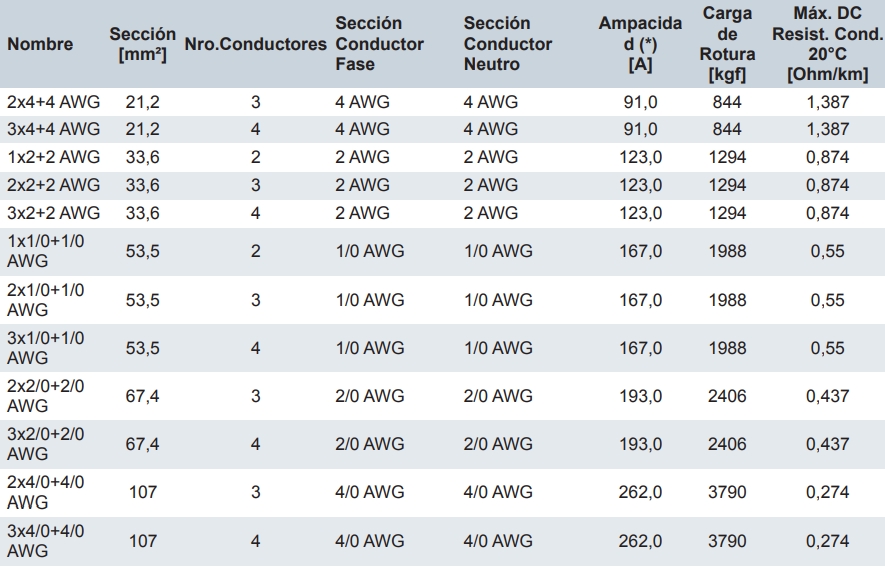

Condiciones de Ampacidad (Cables Multiplex Autosoportados)
Capacidad de corriente para 90°C temperatura del conductor, 40°C temperatura ambiente.
No más de tres conductores individuales aislados y autosoportados por mensajero según NTC 2050, Tabla 310.15(B)(20).
CABLES MULTIPLEX AUTOSOPORTADOS (Neutro AAAC Aislado)
Conductores de Fase en Aluminio 1350 H-19 (AAC), cableado concéntrico. Aislamiento en polietileno reticulado XLPE, conductores de fase cableados entre sí con un neutro mensajero en AAAC aislado.
Aplicación
Los CABLES MULTIPLEX AUTOSOPORTADOS by HNQZ son usados en sistemas aéreos de distribución secundaria, en alumbrado público o en instalaciones temporales de construcción, conexión con el transformador y hasta el punto de derivación para el usuario o conexión con la caja de distribución.
Construcción
Conductor Fase
Aluminio 1350-H19 temple duro, cableado concéntrico.
Conductor Neutro
Conductor Portante de Aleación de Aluminio 6201-T81 (AAAC), cableado concéntrico.
Aislamiento
Compuesto de polietileno reticulado XLPE, resistente a los rayos UV.
Normas Aplicables
NTC 5346, ICEA S-76-474.
NTC 4334, ASTM B-400.
NTC 2730, ASTM B-399.
Certificado
CIDET N° 02619/01336
Temperatura de operación
90 °C
Voltaje de operación
600 V
Identificación
Identificación de los conductores de fase con ribetes de polaridad.
Opcional
Conductor Neutro desnudo.
Aislamiento retardante a la llama
Conductor de Neutro tipo ACSR o AAC.
Identificación en trazas de color.

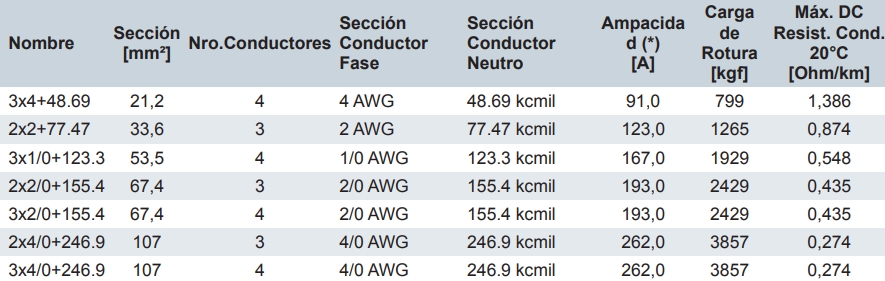

Condiciones de Ampacidad (Cables Multiplex Autosoportados)
Capacidad de corriente para 90°C temperatura del conductor, 40°C temperatura ambiente.
No más de tres conductores individuales aislados y autosoportados por mensajero según NTC 2050, Tabla 310.15(B)(20).
CABLES MULTIPLEX AUTOSOPORTADOS (Neutro AAAC Desnudo)
Conductores de Fase en Aluminio 1350 H-19 (AAC), cableado concéntrico. Aislamiento en polietileno reticulado XLPE, conductores de fase cableados entre sí con un neutro mensajero en AAAC desnudo.
Aplicación
Los CABLES MULTIPLEX AUTOSOPORTADOS by HNQZ son usados en sistemas aéreos de distribución secundaria, en alumbrado público o en instalaciones temporales de construcción, conexión con el transformador y hasta el punto de derivación para el usuario o conexión con la caja de distribución.
Construcción
Conductor Fase
Aluminio 1350-H19 temple duro, cableado concéntrico.
Conductor Neutro
Conductor Portante de Aleación de Aluminio 6201-T81 (AAAC), cableado concéntrico.
Aislamiento
Compuesto de polietileno reticulado XLPE, resistente a los rayos UV.
Normas Aplicables
NTC 5346, ICEA S-76-474.
NTC 4334, ASTM B-400.
NTC 2730, ASTM B-399.
Certificado
CIDET N° 02619/01336
Temperatura de operación
90 °C
Voltaje de operación
600 V
Identificación
Identificación de los conductores de fase con ribetes de polaridad.
Opcional
Conductor Neutro aislado.
Aislamiento retardante a la llama
Conductor de Neutro tipo ACSR o AAC.
Identificación en trazas de color.

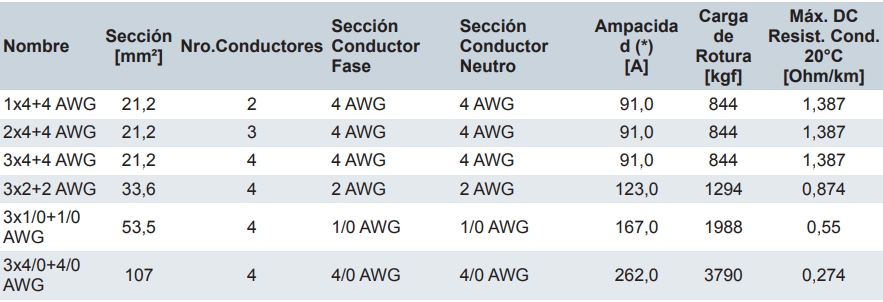

Condiciones de Ampacidad (Cables Multiplex Autosoportados)
Capacidad de corriente para 90°C temperatura del conductor, 40°C temperatura ambiente.
No más de tres conductores individuales aislados y autosoportados por mensajero según NTC 2050, Tabla 310.15(B)(20).
Aislamiento
Compuesto de polietileno reticulado XLPE, resistente a los rayos UV.
Normas Aplicables
NTC 5346, ICEA S-76-474.
NTC 4334, ASTM B-400.
NTC 2730, ASTM B-399.
Certificado
CIDET N° 02619/01336
Temperatura de operación
90 °C
Voltaje de operación
600 V
Identificación
Identificación de los conductores de fase con ribetes de polaridad.
Opcional
Conductor Neutro desnudo.
Aislamiento retardante a la llama
Conductor de Neutro tipo ACSR o AAC.
Identificación en trazas de color.
Condiciones de Ampacidad (Cables Multiplex Autosoportados)
Capacidad de corriente para 90°C temperatura del conductor, 40°C temperatura ambiente.
No más de tres conductores individuales aislados y autosoportados por mensajero según NTC 2050, Tabla 310.15(B)(20).
NOTA:
Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
